Hallo! Als Lieferant von IGBT-Modulen habe ich aus erster Hand gesehen, wie mechanischer Stress diesen kleinen Kraftpaketen wirklich zu schaffen machen kann. IGBT-Module (Insulated Gate Bipolar Transistor) sind in einer ganzen Reihe von Anwendungen von entscheidender Bedeutung, von industriellen Antrieben bis hin zu erneuerbaren Energiesystemen. Aber mechanischer Stress kann zu vorzeitigem Ausfall, verminderter Effizienz und allerlei Kopfschmerzen führen. Schauen wir uns also einige Möglichkeiten an, um die mechanische Belastung von IGBT-Modulen zu reduzieren.
1. Richtige Montage
Einer der ersten Schritte zur Reduzierung der mechanischen Belastung besteht darin, sicherzustellen, dass Sie das IGBT-Modul korrekt montieren. Das mag wie eine Selbstverständlichkeit erscheinen, wird aber oft übersehen. Verwenden Sie bei der Montage des Moduls die richtigen Schraubentypen und ziehen Sie sie entsprechend den Herstellerangaben an. Zu starkes Anziehen kann zu einer Belastung des Modulgehäuses und der internen Komponenten führen, während zu geringes Anziehen zu schlechtem Wärmekontakt und Vibrationsproblemen führen kann.
Wenn Sie beispielsweise einen Kühlkörper zum Kühlen des IGBT-Moduls verwenden, stellen Sie sicher, dass der Kühlkörper flach und sauber ist. Jede Unebenheit der Kühlkörperoberfläche kann zu einer ungleichmäßigen Druckverteilung auf dem Modul und damit zu mechanischer Belastung führen. Sie können ein thermisches Schnittstellenmaterial (TIM) zwischen dem Modul und dem Kühlkörper verwenden, um die Wärmeübertragung zu verbessern und den Druck gleichmäßiger zu verteilen.
2. Vibrationsisolierung
Vibrationen können eine Hauptursache für mechanische Beanspruchung von IGBT-Modulen sein. In industriellen Umgebungen gibt es oft viele bewegliche Teile, Motoren und Maschinen, die Vibrationen erzeugen können. Um die Auswirkungen dieser Vibrationen auf die IGBT-Module zu reduzieren, können Sie Vibrationsisolationshalterungen verwenden.
Diese Halterungen sollen Vibrationen absorbieren und dämpfen und verhindern, dass sie auf das Modul übertragen werden. Es gibt verschiedene Arten von Schwingungsisolationslagern, beispielsweise Gummilager und Federlager. Die Wahl der Halterung hängt von der Frequenz und Amplitude der Vibrationen in Ihrer spezifischen Anwendung ab.
Wenn Sie beispielsweise IGBT-Module in einem verwendenSchmelzerWenn beim Schmelz- und Rührvorgang starke Vibrationen auftreten, ist möglicherweise ein robusteres Vibrationsisolationssystem erforderlich.
3. Wärmemanagement
Thermischer Stress steht in engem Zusammenhang mit mechanischem Stress. Wenn sich ein IGBT-Modul erwärmt, dehnt es sich aus, und wenn es abkühlt, zieht es sich zusammen. Diese thermischen Zyklen können zu mechanischer Belastung der internen Komponenten des Moduls, insbesondere der Lötstellen, führen.
Um thermische Belastungen zu bewältigen, müssen Sie über ein wirksames Wärmemanagementsystem verfügen. Dazu gehört, wie bereits erwähnt, die Verwendung eines geeigneten Kühlkörpers und auch die Berücksichtigung des Luftstroms um das Modul herum. Sie können Lüfter oder andere Kühlgeräte verwenden, um sicherzustellen, dass das Modul innerhalb seines optimalen Betriebstemperaturbereichs bleibt.
Ein weiterer wichtiger Aspekt des Wärmemanagements besteht darin, schnelle Temperaturänderungen zu vermeiden. Wenn Sie beispielsweise ein IGBT-basiertes Hochleistungssystem plötzlich ausschalten, kann das Modul sehr schnell abkühlen und einen Thermoschock verursachen. Um dies zu verhindern, können Sie ein Soft-Shutdown-Verfahren implementieren, bei dem die Leistung schrittweise reduziert wird, bevor das System vollständig ausgeschaltet wird.
4. Überlegungen zum elektrischen Design
Auch der elektrische Aufbau der Schaltung, in der das IGBT-Modul eingesetzt wird, kann Auswirkungen auf die mechanische Beanspruchung haben. Beispielsweise kann es durch hochfrequentes Schalten zu elektrischem Stress kommen, der durch die damit verbundene Wärmeentwicklung wiederum zu mechanischem Stress führen kann.
Um die elektrische Belastung zu reduzieren, können Sie Überspannungsschutzschaltungen verwenden. Snubber-Schaltkreise dienen dazu, Spannungsspitzen und Überschwingungen zu unterdrücken, die beim Schalten auftreten. Durch die Reduzierung dieser elektrischen Transienten können Sie auch die im Modul erzeugte Wärme reduzieren und so die thermische und mechanische Belastung verringern.

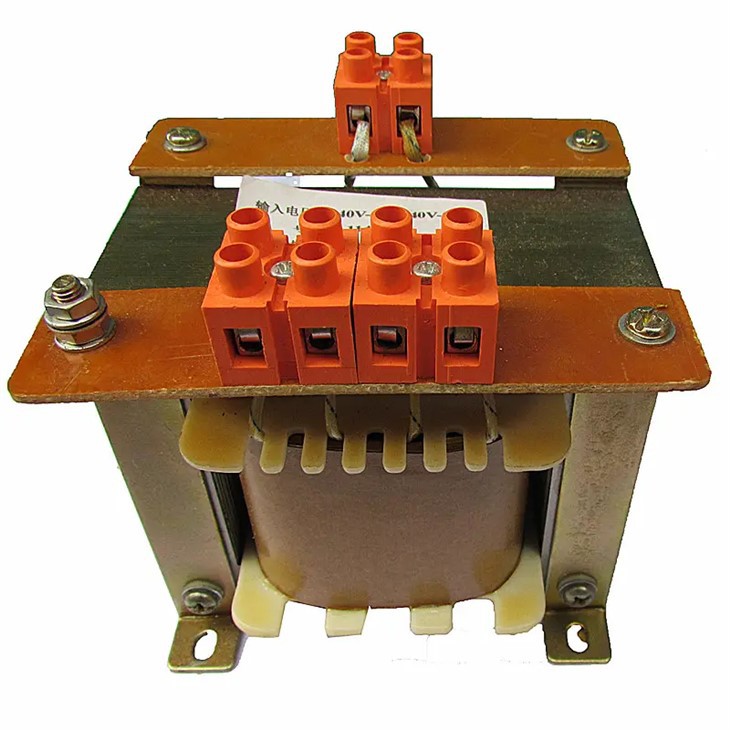

Stellen Sie außerdem sicher, dass die Stromversorgung des IGBT-Moduls stabil ist. Schwankungen in der Versorgungsspannung können dazu führen, dass das Modul außerhalb seines normalen Bereichs arbeitet, was zu einer erhöhten Belastung führt. Sie können a verwendenSteuertransformatorum eine stabile Stromversorgung des Moduls zu gewährleisten.
5. Mechanischer Aufbau des Gehäuses
Auch das Gehäuse, in dem das IGBT-Modul untergebracht ist, kann zur Reduzierung der mechanischen Belastung beitragen. Das Gehäuse sollte so konstruiert sein, dass es das Modul vor äußeren Einflüssen schützt und außerdem für eine ausreichende Belüftung sorgt.
Wenn das Gehäuse zu dicht ist, kann es den Luftstrom um das Modul herum behindern, was zu Überhitzung und erhöhter mechanischer Belastung führt. Ist das Gehäuse hingegen zu locker, kann sich das Modul im Inneren bewegen, was zu Vibrationen und mechanischer Belastung führen kann.
Sie können im Inneren des Gehäuses auch stoßdämpfende Materialien verwenden, um das Modul vor plötzlichen Stößen zu schützen. Beispielsweise kann eine Schaumstoffpolsterung verwendet werden, um das Modul abzufedern und die Auswirkungen etwaiger äußerer Stöße zu reduzieren.
6. Regelmäßige Wartung und Inspektion
Regelmäßige Wartung und Inspektion sind unerlässlich, um die mechanische Belastung von IGBT-Modulen zu reduzieren. Mit der Zeit können sich die Schrauben lösen, mit denen das Modul befestigt ist, das Wärmeschnittstellenmaterial kann austrocknen und die Schwingungsisolationshalterungen können verschleißen.
Indem Sie die Montage, die thermische Leistung und die Vibrationsisolierung des Moduls regelmäßig überprüfen, können Sie potenzielle Probleme frühzeitig erkennen und Korrekturmaßnahmen ergreifen. Untersuchen Sie das Modul auf Anzeichen physischer Schäden, wie z. B. Risse im Gehäuse oder lose Verbindungen.
Sollten Sie bei der Inspektion Probleme feststellen, tauschen Sie die beschädigten Komponenten umgehend aus. Wenn beispielsweise das Wärmeleitmaterial ausgetrocknet ist, ersetzen Sie es durch ein neues, um eine ordnungsgemäße Wärmeübertragung sicherzustellen.
7. Komponentenauswahl
Wählen Sie bei der Auswahl von IGBT-Modulen für Ihre Anwendung solche aus, die für die zu erwartende mechanische Beanspruchung ausgelegt sind. Verschiedene Hersteller bieten Module mit unterschiedlicher mechanischer Robustheit an.
Suchen Sie nach Modulen, die auf Vibration, Stoß und Temperaturwechsel getestet wurden. Das Datenblatt des Moduls sollte Informationen zu seinen mechanischen Spezifikationen enthalten, beispielsweise zu den maximal zulässigen Vibrations- und Stoßpegeln.
Berücksichtigen Sie auch die Größe und das Gewicht des Moduls. Ein größeres und schwereres Modul ist möglicherweise anfälliger für mechanische Belastungen, insbesondere bei Anwendungen mit Vibrationen oder Bewegungen.
Abschluss
Die Reduzierung der mechanischen Belastung von IGBT-Modulen ist entscheidend für die Gewährleistung ihrer langfristigen Zuverlässigkeit und Leistung. Durch Befolgen der oben beschriebenen Schritte, wie z. B. ordnungsgemäße Montage, Vibrationsisolierung, Wärmemanagement, Überlegungen zum elektrischen Design, mechanisches Design des Gehäuses, regelmäßige Wartung und sorgfältige Komponentenauswahl, können Sie die mechanische Belastung Ihrer IGBT-Module erheblich reduzieren.
Wenn Sie auf der Suche nach hochwertigen IGBT-Modulen sind oder weitere Ratschläge zur Reduzierung mechanischer Belastungen benötigen, können Sie sich gerne an uns wenden. Wir sind hier, um Ihnen zu helfen, die besten Lösungen für Ihre spezifische Anwendung zu finden. Egal, ob Sie an einem Industrieantrieb, einem System für erneuerbare Energien oder einer anderen Anwendung arbeiten, die IGBT-Module verwendet, wir verfügen über das Fachwissen und die Produkte, um Ihre Anforderungen zu erfüllen.
